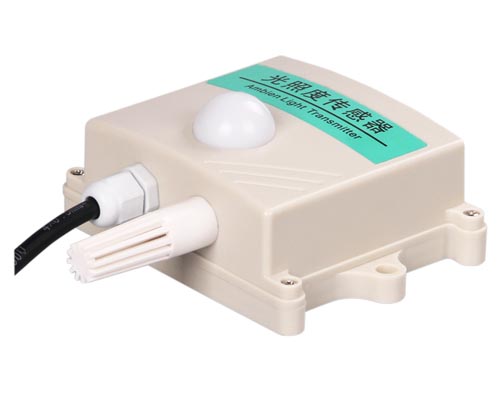

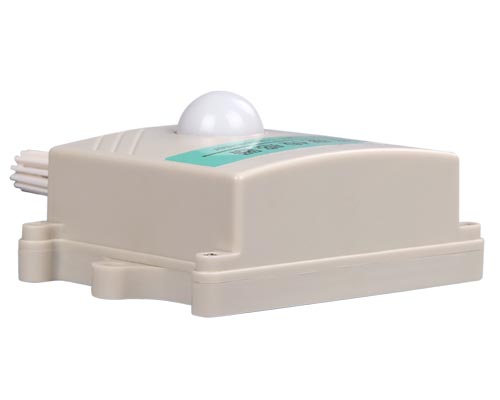

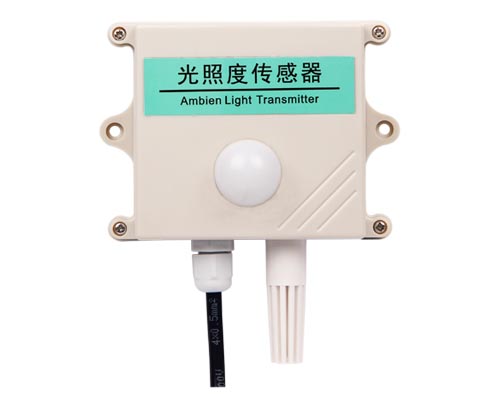

产品名称:光照传感器
产品型号:JBL-305
产品简介

该传感器广泛适用于农业大棚/花卉培养、农业大棚等需要光照及温湿度监测的场合。传感器内输入电源,感应探头,信号输出三部分完全隔离。安全可靠,外观美观,安装方便。

场景应用案例:温湿大棚环境远程监控系统由前端检测(光照传感器、室内温度、室外温度、室内湿度、土壤温度、土壤湿度、光照强度、C02浓度检测、现场照片上传等)来完成对环境参数的监测、汇总、转换与传输等工作,环境参数包括温度、湿度、光照、土壤温度、土壤湿度、CO2浓度、上传照片等,这些环境参数由数据采集终端使用不同的方法进行测量得到一个非常准确的测量数据,这个结果通过数据处理转换后经由GPRS网络向在线监测数据平台传输数据,在线监测数据传输平台来实现数据的接收、过滤、存储、处理、统计分析并提供实时数据查询等任务,当温湿度超过设定阀值的时候,自动开启或者关闭指定设备(卷帘、风机、水阀等)。整个系统可达到:安全、可靠、准确、实时、全面、快速、高效的将真实的温室大棚环境信息展现在管理人员的面前。

  • 功能特性
  • 参数
  • 相关下载

    该传感器广泛适用于农业大棚/花卉培养等需要光照及温湿度监测的场合。传感器内输入电源,感应探头,信号输出三部分完全隔离。安全可靠,外观美观,安装方便。

    本产品采用高灵敏度的感光探头,信号稳定,精度高。具有测量范围宽、线形度好、防水性能好、使用方便、便于安装、传输距离远等特点。

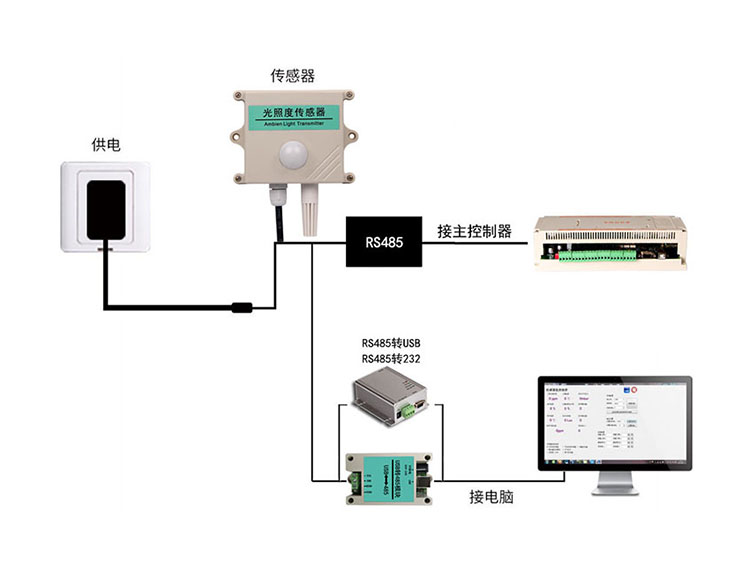

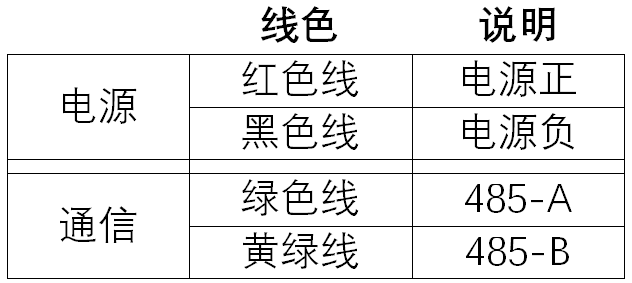

    本传感器可以连接单独使用,首先使用12V直流电源供电,设备可以直接连接带有485接口的主控设备(主控板或PLC),可以通过485接口芯片连接单片机。通过指定的modbus协议对单片机和PLC或主控制器进行编程即可配合传感器使用。同时使用USB485即可与电脑连接,使用我公司提供的传感器配置工具进行配置和测试。

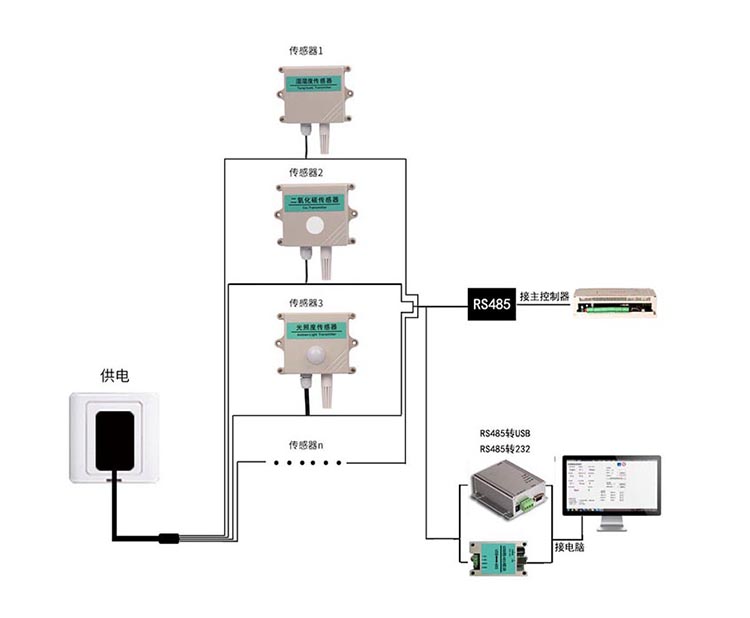

    本产品也可以多个传感器组合在一条485总线使用,在进行485总线组合时请遵守“485总线现场接线守则”(见附录)。理论上一条总线可以接16个以上的485传感器,如果需要接更多的485传感器,可以使用485中继器扩充更多的485设备,另一端接入带有485接口的PLC、通过485接口芯片连接单片机,或者使用USB485即可与电脑连接,使用我公司提供的传感器配置工具进行配置和测试。

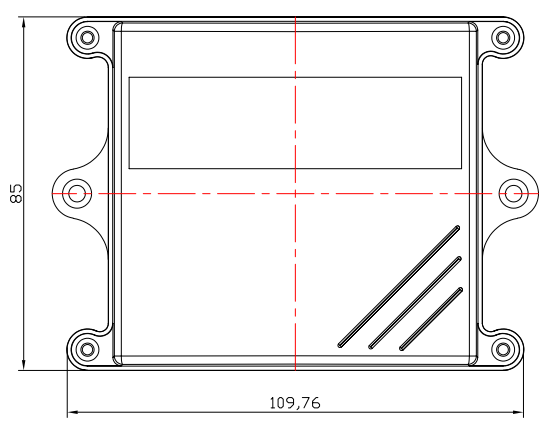

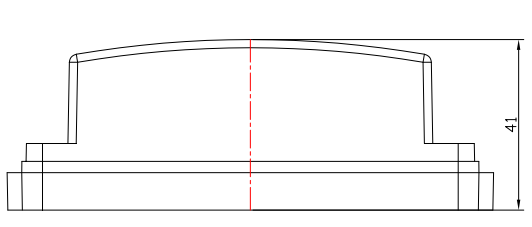

壁挂王字壳为壁挂式安装,安装孔位于设备两侧中部位置,安装孔径小于4mm,孔距105mm,可使用3mm的自攻螺丝安装。

光照度变送器受入射角度影响比较大,因此建议如下两种安装形式:

1、与地平面水平安装,使感光位置正对天空。可以作为固定位置进行全天测量。

2、如需测量当前实时光强度,则可使感光位置正对太阳光入射位置即可。

安装位置需要注意以下事项:

1、变送器应尽量垂直放置,保证安装墙面时,传感器在变送器的下方(变送器上的字体为正方向);

2、安装高度为人体坐高或主要要求测量的环境区域。

同时请注意以下防范事项:

1、避免在易于传热且会直接造成与待测区域产生温差的地带安装,否则会造成温湿度测量不准确。

2、安装在环境稳定的区域,避免直接光照,远离窗口及空调、暖气等设备,避免直对窗口、房门。

3、尽量远离大功率干扰设备,以免造成测量的不准确,如变频器/电机等。
