产品名称:三相电量检测采集模块
产品型号:JBLGK-3AW
产品简介

该系列产品是一种具有测量、数字通讯的多功能智能仪表,能够完成电能测量、采集及传输,主要针对家庭住户适应阶梯电价和智能管理而开发的产品,还可以广泛应用于变电站自动化、配电自动化、企业内部的电能测量、管理、考核。测量精度为0.5级,既支持本地显示也支持远程RS-485数字接口通讯,采用MODBUS-RTU通讯协议。

  • 功能特性
  • 参数
  • 相关下载

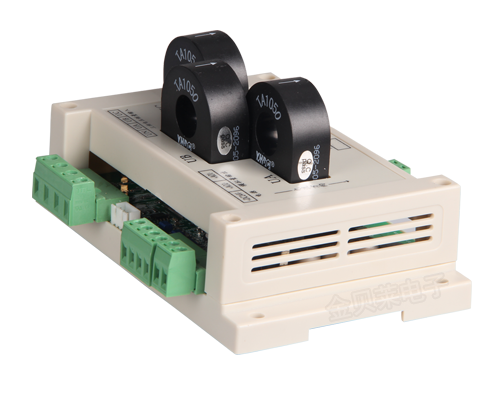

一、 产品介绍

      三相电量检测采集模块是一种具有测量、数字通讯的多功能智能仪表,能够完成电能测量、采集及传输,主要针对家庭住户适应阶梯电价和智能管理而开发的产品,还可以广泛应用于变电站自动化、配电自动化、企业内部的电能测量、管理、考核。测量精度为0.5级,既支持本地显示也支持远程RS-485数字接口通讯,采用MODBUS-RTU通讯协议。

二、 技术参数

      技术参数/Technical parameters 指标/Value

      输入 采集三相电压 相电压:0370V  线电压:0640V

      采集三相电流 AC0.160A

      工作电源直流电压 DC24V

      模拟量输出 备用(可接传感器)0-10V

      精度 精度 0.5

      通讯 1RS-485MODBUS-RTU协议 标准MODBUS协议



三、 外型、安装与接线

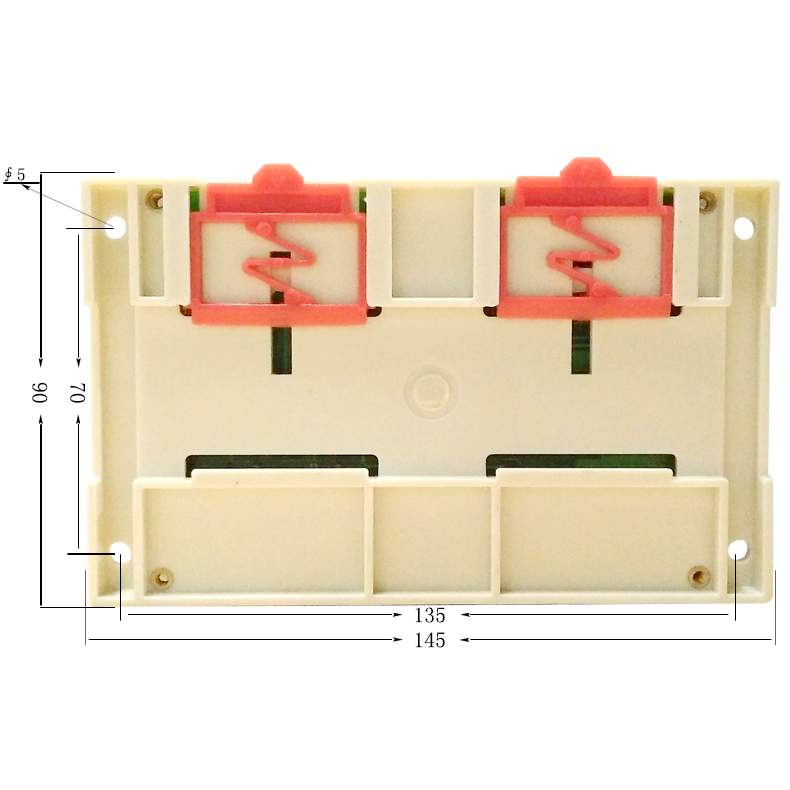

     3.1 外型尺寸:145*90*40MM,安装孔尺寸:135*70MM



     3.2安装方法

       3.2.1螺丝固定

      在固定仪器的设备上开孔,孔间距离为135*70mm,通过螺丝固定仪器到相应的设备上,仪器的按照孔径为5mm

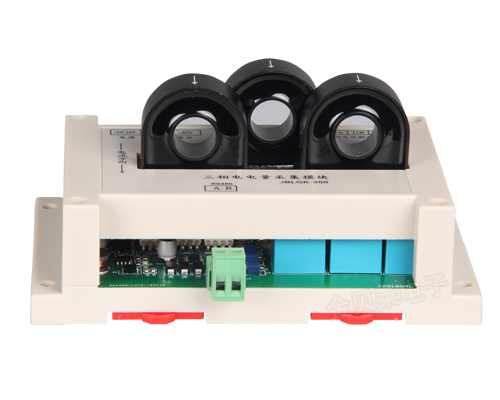

      3.2.2导轨固定

      安装:采用35mm 标准DIN导轨安装, 将红色卡扣往上拉,将仪表装入导轨中,然后下压卡扣,即可固定好仪表。

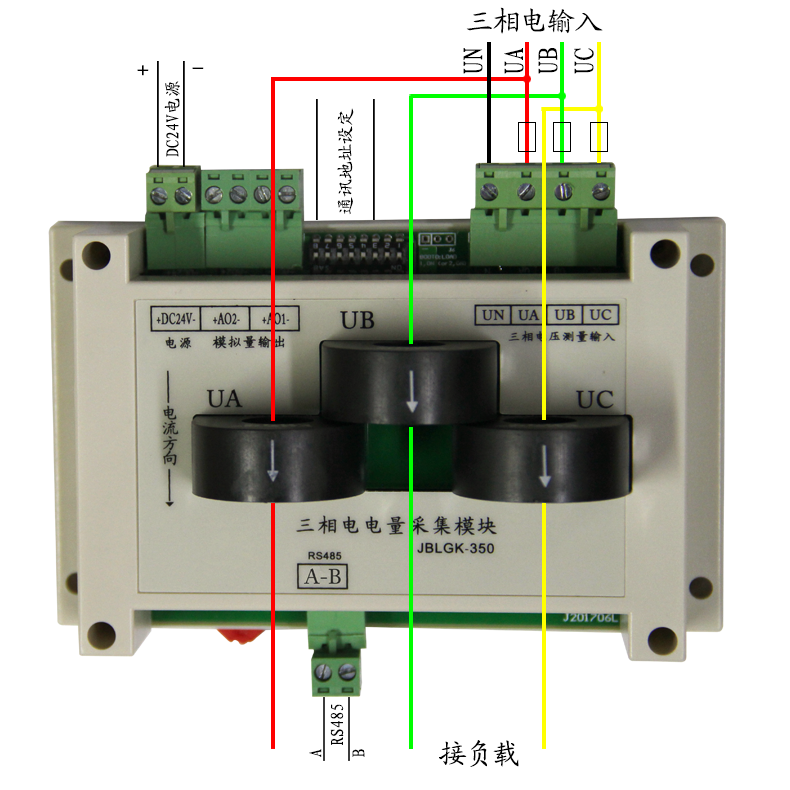

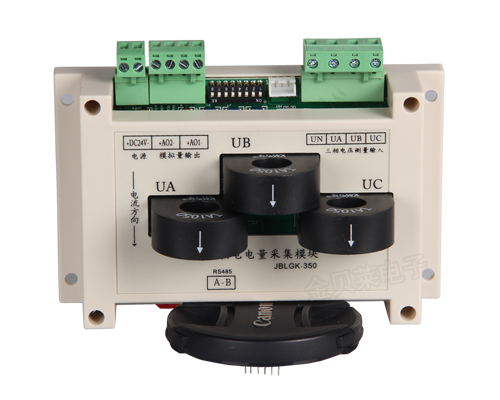

   3.3端子定义

      其中8位的拨码开关中的3-8位用于设定RS485点对多点通讯时的地址0-63,其它外部接线端子说明如下表:



   3.4 接线图

       3.4.1典型接线图

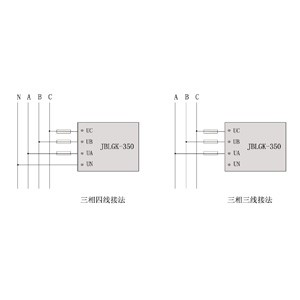

      在配电系统中,有多种不同的电压连接方式,请参照各图示对应接线,电压电流不同的接线方式可以相互组合。



  3.4.2电压接线图

  3.4.3  485接线图:

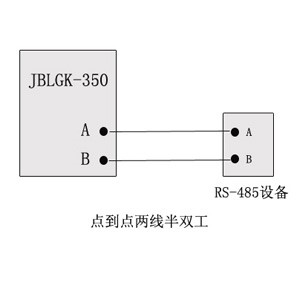

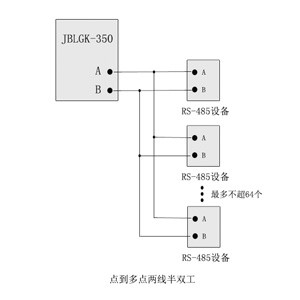

      RS485接口可以用来组网通讯,实时采集数据,其连接方式可以采用点对点或点对多点的方式,接线图如下图所示:
